功能特點

• 鋼筋保護層厚度、鋼筋位置及間距同屏顯示，支持厚度值是否滿足設計值自動辨別；

• 優化波形掃描模式鋼筋判斷算法，提升密集鋼筋識別能力，保護層厚度值更加精確；

• 定位模式密集鋼筋算法升級，有效排除箍筋干擾；

• 優化密集波形檢測，鋼筋根數和保護層厚度值精準度大幅提升；

• 厚度檢測模式升級，保護層精度至0.1mm，支持左右雙路AD值提示，中心自動判讀；

• 水平和垂直激光定位，實時顯示鋼筋位置及相鄰鋼筋中心線，瞄準框及指示燈多重提醒，方便鋼筋定位及鉆孔取芯；

• 可更換式高容量鋰電池，低功耗設計，電池充滿后可連續使用24小時；

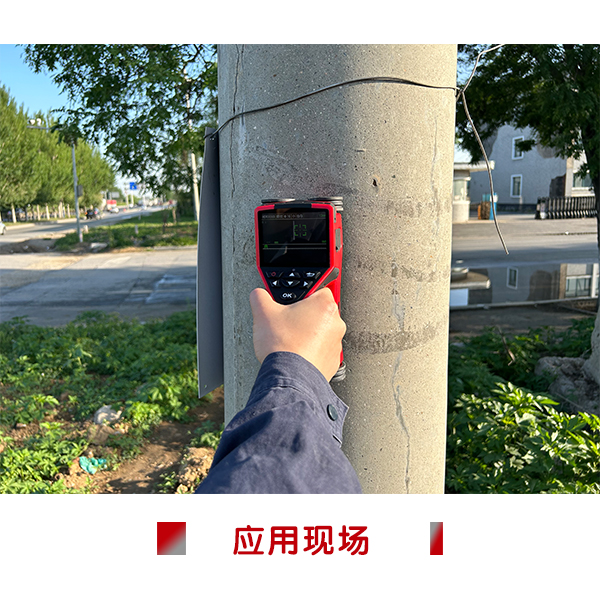

• 支持多種檢測模式適合不同的特殊測量環境,包括凹面檢測和凸面檢測;

• 藍牙版可通過APP連接手機，同步查看與管理數據，避免攀高摔傷意外，檢測更加高效安全；

• JGJ檢測自動生成現場測點縮略圖，自定義檢測順序;

• 支持遠程儀器軟件升級，享受便捷服務支持，PC 端軟件免驅動安裝，數據處理及報告生成輕松完成。

依據標準

• GB50010-2010《混凝土結構設計規范》（2015版）

• GB50204-2015《混凝土結構工程施工質量驗收規范》

• GB/T50344-2019《建筑結構檢測技術標準》

• JGJ/T152-2019《混凝土中鋼筋檢測技術規程》

• GBT/50784-2013《混凝土結構現場檢測技術標準》

技術指標

• 鋼筋直徑設置范圍：φ6~φ50mm

• 保護層厚度量程范圍：第①量程2~100mm/第②量程2~210mm

• 檢測范圍：最大允許誤差

• 1~79mm：±1mm

• 80~119mm：±2mm

• 120~179mm：±3mm

• 180~210mm：±4mm

• 直徑測量適用范圍：φ6~φ50mm

• 直徑估測允許誤差：±1規格

• 掃描功能：復雜工況(凹凸面等)、厚度檢測、波形檢測、剖面檢測、網格檢測、圖像掃描

• 掃描范圍：無邊界，圖像掃描可用ZW軟件出三維模型

• 數據修正功能：支持、間距厚度

• 數據傳輸模式：存儲卡

• 顯示屏：3.5英寸

• 供電方式：內置鋰電池，可現場更換

• 指示方式：4激光且可指示方向

• 現場記錄功能：支持

• 藍牙：可升級藍牙，升級后可上傳手機app
